Tärkeimmät tekniset tiedot
-
Accuracy
Standard 0.1%
Platinum 0.075% -
Process temperature
-20°C...130°C
(-4°F...266°F) -
Pressure measuring range
100 mbar...40 bar
(1.5psi...600psi) -
Process pressure / max. overpressure limit
60 bar (900 psi)
-
Main wetted parts
Ceraphire
Sealing
Alloy C276
316L -
Max. measurement distance
400 m (1312 ft) H2O
-
Material process membrane
Ceramic
-
Measuring cell
100 mbar...40 bar
(1.5 psi...600 psi)
relative/ absolute
Käyttöalue

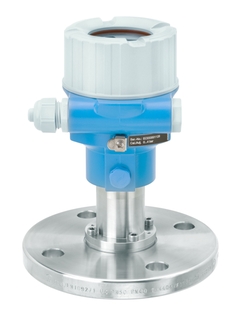

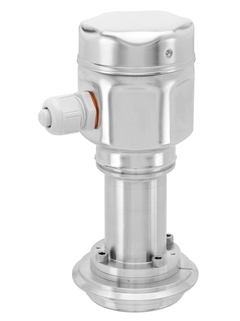

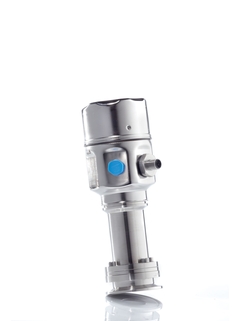

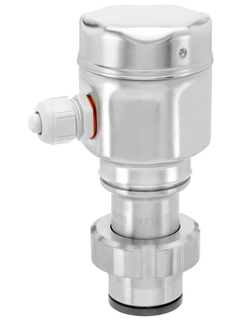

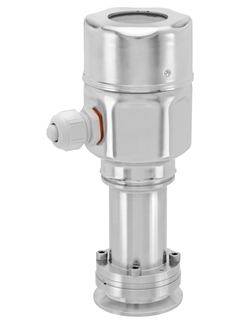

The Cerabar PMC51 digital pressure transmitter with capacitive, oil-free ceramic measuring cell is typically used in process and hygienic applications for pressure, level, volume or mass measurement in liquids and gases. It guarantees high degree of system safety thanks to vacuum-proof ceramic membrane with integrated breakage detection. Quick Setup with adjustable measuring range allows simple commissioning, reduces costs and saves time. SIL2 according to IEC 61508 / IEC 61511.
Single chamber aluminum or stainless steel (316L) housing.
Process connections: Threads, flanges or hygienic connections
Process temperature: -40 to +130°C (-40 to +266°F), 150°C (302°F) for 1h
Measuring ranges: -1/0 up to +40bar (-15/0 to +600psi)
Accuracy: ±0.1%, "Platinum" ±0.075%
International explosion protection certificates, SIL, hygienic approvals, marine approvals
Edut
Best fit for vacuum applications and applications with corrosive and abrasive media
Process safety through membrane breakage detection
Overload-resistant high purity ceramic sensor (99.9% Al2O3)
Condensation resistant also for hygienic applications
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
Process pressure up to SIL2, certified to IEC 61508 and IEC 61511
Available with mounted manifolds: always fit, always tested for leaks
Videot
Lean-valikoima
-
Standardituotteet
- Luotettavat, lujatekoiset ja helppoja huoltaa
Tekninen suorituskyky
Helppokäyttöisyys
-
Helppokäyttöiset tuotteet
- Helppoja valita, asentaa ja käyttää
Tekninen suorituskyky
Helppokäyttöisyys
-
Standardituotteet
- Luotettavat, lujatekoiset ja helppoja huoltaa
Tekninen suorituskyky
Helppokäyttöisyys
-
Laadukkaat tuotteet
- Erinomainen toiminnallisuus
Tekninen suorituskyky
Helppokäyttöisyys
-
Erikoistuotteet
- Suunniteltu vaativiin sovelluksiin
Tekninen suorituskyky
Helppokäyttöisyys
Tuotekohtainen
| FLEX-valikoima | Tekninen suorituskyky | Helppokäyttöisyys |
|---|---|---|
Fundamental-valikoima Täytä perusmittaustarpeesi |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Lean-valikoima Käsittele ydinprosessejasi helposti |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Extended-valikoima Optimoi prosessisi innovatiivisilla teknologioilla |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Xpert-valikoima Hallitse haastavimmatkin sovelluksesi |
Tekninen suorituskyky
|
Helppokäyttöisyys
Tuotekohtainen |
Loading alternative products
Edeltäjä
Menestystarinat
-
-
Tekniset tiedot (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Englanti - 04/2024
Process pressure measurement 4 to 20 mA, HART, IO-Link, PA, FF
EN FI Lisää 01/04/202422/08/202206/09/202101/04/202016/04/2019Kieli:
Englanti
Versio:
01/04/2024
Tiedoston koko:
3.8 MB
Tiedoston nimi:
TI00436PEN_3224-00.pdf
-
-
-
Käyttöohje (BA)
Cerabar M PMC51, PMP51/55 Analog
Englanti - 08/2024
With ceramic and silicon sensors modular design and easy operation
EN FI Lisää 01/08/202413/07/201610/12/201411/06/201417/08/2012Kieli:
Englanti
Versio:
01/08/2024
Tiedoston koko:
715.7 KB
Tiedoston nimi:
BA00385PEN_2122-00.pdf
-
-
-
Tekniset tiedot (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN FI Valitse toinen kieli 06/12/202425/03/202415/09/202328/10/202130/07/2021Kieli:
Englanti
Versio:
06/12/2024
Tiedoston koko:
1.3 MB
Tiedoston nimi:
TI00426FEN_2624.pdf
-
-
-
Tekniset tiedot (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Process pressure measurement
4 to 20 mA, HART, IO-Link, PA, FFEN FI Valitse toinen kieli 01/04/202422/08/202206/09/202101/04/202016/04/2019Kieli:
Englanti
Versio:
01/04/2024
Tiedoston koko:
3.8 MB
Tiedoston nimi:
TI00436PEN_3224-00.pdf
-
-
-
Käyttöohje (BA)
Cerabar M PMC51, PMP51/55 Analog
With ceramic and silicon sensors
modular design and easy
operationEN FI Valitse toinen kieli 01/08/202413/07/201610/12/201411/06/201417/08/2012Kieli:
Englanti
Versio:
01/08/2024
Tiedoston koko:
715.7 KB
Tiedoston nimi:
BA00385PEN_2122-00.pdf
-
-
-
Käyttöohje (BA)
Cerabar M /Deltabar M /Deltapilot M Operating Instructions PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter
Deltabar M
PMD55 Differential pressure transmitter Deltapilot M FMEN FI Valitse toinen kieli 01/08/202413/07/201610/12/201411/06/201417/08/2012Kieli:
Englanti
Versio:
01/08/2024
Tiedoston koko:
3.3 MB
Tiedoston nimi:
BA00383PEN_0922-00.pdf
-
-
-
Käyttöohje (BA)
Cerabar M, Deltapilot M
Pressure / hydrostatics
IO-LinkEN FI Valitse toinen kieli 22/08/202231/07/2021Kieli:
Englanti
Versio:
22/08/2022
Tiedoston koko:
1.7 MB
Tiedoston nimi:
BA02136PEN_0222-00.pdf
-
-
-
Käyttöohje (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Pressure transmitter
Deltabar M
PMD55
Differential pressure transmitter
Deltapilot M FMB
50/5EN FI Valitse toinen kieli 01/08/202413/07/201610/12/201411/06/201417/08/2012Kieli:
Englanti
Versio:
01/08/2024
Tiedoston koko:
2.5 MB
Tiedoston nimi:
BA00382PEN_2122-00.pdf
-
-
-
Käyttöohje (BA)
Cerabar M / Deltabar M / Deltapilot M, Operating Instructions FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter
Deltabar M PMD55 Differential pressure transmitter
Deltapilot M FMB50 Hyd
rostatic pressure transmitterEN FI Valitse toinen kieli 01/08/202413/07/201610/12/201411/06/201417/08/2012Kieli:
Englanti
Versio:
01/08/2024
Tiedoston koko:
13.8 MB
Tiedoston nimi:
BA00384PEN_0922-00.pdf
-
-
-
Lyhyt ohje (KA)
Cerabar M PMC51, PMP51, PMP55
Prosessipaineen mittaus
FOUNDATION FieldbusEN FI Valitse toinen kieli 30/09/202113/07/201610/12/201411/06/201425/01/2012Kieli:
Suomi
Versio:
30/09/2021
Tiedoston koko:
914.6 KB
Tiedoston nimi:
KA01032PFI_0621-00.pdf
-
-
-
Lyhyt ohje (KA)
Cerabar M PMC51, PMP51, PMP55
Prosessipaineen mittaus
PROFIBUS PAEN FI Valitse toinen kieli 30/09/202113/07/201610/12/201411/06/201425/01/2012Kieli:
Suomi
Versio:
30/09/2021
Tiedoston koko:
943.7 KB
Tiedoston nimi:
KA01031PFI_0621-00.pdf
-
-
-
Lyhyt ohje (KA)
Cerabar M PMC51, PMP51, PMP55
Prosessipaineen mittaus
AnaloginenEN FI Valitse toinen kieli 15/12/202113/07/201610/12/201411/06/201425/01/2012Kieli:
Suomi
Versio:
15/12/2021
Tiedoston koko:
830.3 KB
Tiedoston nimi:
KA01036PFI_1821-00.pdf
-
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
Tilauskoodi71290825 -
-
Cable gland M20 PA, o-ring VMQ
-
Adapter housing/cable entry
Piirustuksen numeroTilauskoodi1552002449 -
-
Cable gland M20 PA, O-ring EPDM/PTFE
-
Adapter housing/cable entry
Piirustuksen numeroTilauskoodi1571092709 -
-
Cable gland M20 Metal, gasket
-
Adapter housing/cable entry
Piirustuksen numeroTilauskoodi1571092711 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
Piirustuksen numeroTilauskoodi1571092712 -
-
Plug 3p M12/M20, gasket
-
Adapter housing/cable entry
Piirustuksen numeroTilauskoodi1552005984 -
-
M12 plug, IO-Link, housing side
-
Adapter housing/cable entry
Piirustuksen numeroTilauskoodi1571570154 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
Piirustuksen numeroTilauskoodi1552020762 -
-
Plug valve, F30/F31, seal NBR
-
Adapter housing/cable entry
Piirustuksen numeroTilauskoodi1571120017 -
-
Cover F15 316L, gasket
-
Cover
Piirustuksen numeroTilauskoodi2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
Piirustuksen numeroTilauskoodi2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Cover
Piirustuksen numeroTilauskoodi2052028207 -
-
Cover F15 316L,claw,sight glass,gasket
-
Cover
Piirustuksen numeroTilauskoodi2052028267 -
-
Cover F15 316L, claw, gasket
-
Cover
Piirustuksen numeroTilauskoodi2052028268 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
Piirustuksen numeroTilauskoodi2152028179 -
-
Cover F30/31/34 Alu, gasket
-
Cover
Piirustuksen numeroTilauskoodi2071092705 -
-
Cover F30/31 Alu, Ex d, gasket
-
Cover
Piirustuksen numeroTilauskoodi2071092706 -
-
Cover F30/31/34 Alu, sight glass, gasket
-
Cover
Piirustuksen numeroTilauskoodi2071092707 -
-
Cover F30/31 Alu,Exd,sight glass, gasket
-
Cover
Piirustuksen numeroTilauskoodi2071092708 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
Piirustuksen numeroTilauskoodi2152020429 -
-
Electronics FMB5x, PMC51, PMP5x, PMD55
-
Electronic
Piirustuksen numeroTilauskoodi30XPP0001- -
-
Display module VU340, Cbar/Dbar/Dpilot M
-
Display
Piirustuksen numeroTilauskoodi4071091670 -
-
Holder Display Dbar/Cbar/Dpilot M
-
Fixing
Piirustuksen numeroTilauskoodi4171094113 -
-
Analog display VU340, Cbar, bracket
-
Display
Piirustuksen numeroTilauskoodi4071111067 -
-
O-ring 26.7x1.78 FKM -40oC, 5 pieces
-
Sealing
Piirustuksen numeroTilauskoodi5752020771 -
-
O-ring 26.7x1.78 FKM, FDA, 5 pieces
-
Sealing
Piirustuksen numeroTilauskoodi5771093308 -
-
O-ring 26.7x1.78 NBR 70, 5 pieces
-
Sealing
Piirustuksen numeroTilauskoodi5752020769 -
-
O-ring 26.7x1.78 HNBR 75, 3A, FDA, 5 pcs
-
Sealing
Piirustuksen numeroTilauskoodi5752010155 -
-
O-ring 26.7x1.78 NBR, low temp., 5 pcs.
-
Sealing
Piirustuksen numeroTilauskoodi5771114815 -
-
O-ring 26.7x1.78 EPDM 70, 5 pieces
-
Sealing
Piirustuksen numeroTilauskoodi5752020770 -
-
O-ring 26.7x1.78 EPDM 70, 3A, USP, 5 pcs
-
Sealing
Piirustuksen numeroTilauskoodi5752017989 -
-
O-ring 26.7x1.78 Kalrez 6375, 1 pc.
-
Sealing
Piirustuksen numeroTilauskoodi5771114820 -
-
O-ring 26.7x1.78 Kalrez 7075, 1 pc.
-
Sealing
Piirustuksen numeroTilauskoodi5771114821 -
-
O-ring 26.7x1.78 Kalrez 6221, FDA, 1 pc.
-
Sealing
Piirustuksen numeroTilauskoodi5771114818 -
-
O-ring 26.7x1.78 Fluoroprene, FDA, 1 pc.
-
Sealing
Piirustuksen numeroTilauskoodi5771114817 -
-
O-ring 26.7x1.78 silicone, FDA, 5 pcs.
-
Sealing
Piirustuksen numeroTilauskoodi5771114816 -
-
O-ring 27.1x1.6 FFKM 75 Perlast, 1pc.
-
Sealing
Piirustuksen numeroTilauskoodi5771316464 -
-
Screw set, M5x16, 4 pieces
-
further parts
Tilauskoodi71495134 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
Tilauskoodi71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
Tilauskoodi71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
Tilauskoodi71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
Tilauskoodi71070738 -
-
Profile gasket silicone, 5 pieces
-
further parts
Tilauskoodi52023572 -
-
Profile gasket EPDM, 5 pieces
-
further parts
Tilauskoodi71100719 -
-
EPDM O-ring+316L backring, EHEDG,1 piece
-
further parts
Tilauskoodi71431380 -
-
EPDM O-ring, EHEDG, 5 pieces
-
further parts
Tilauskoodi71545801 -
-
Flat seal 50x65x1 PTFE, FDA, 5 pieces
-
further parts
Tilauskoodi52024228 -
-
Mountingset Cerabar,Deltapilot,Levelflex
Tilauskoodi71102216 -
Mounting bracket 2 valve,stainless steel
Tilauskoodi71372498 -
Adapter UNI, DIN11851 DN40, 316L
Tilauskoodi71114172 -
Adapter UNI, DIN11851 DN50, 316L
Tilauskoodi71114173 -
Adapter UNI, DRD DN50, 65mm, 316L
Tilauskoodi71114174 -
Adapter UNI, Clamp 2", 316L
Tilauskoodi71114176 -
Adapter Univ-/Variv N DN40-162 316L
Tilauskoodi71114177 -
Adapter UNI, DIN11851 DN40, 316L, 3.1
Tilauskoodi71114178 -
Adapter UNI, DIN11851 DN50, 316L, 3.1
Tilauskoodi71114205 -
Adapter UNI, DRD DN50, 65mm, 316L, 3.1
Tilauskoodi71114206 -
Adapter UNI, Clamp 2", 316L, 3.1
Tilauskoodi71114207 -
Adapter Univ-/Variv N DN40 316L 3.1
Tilauskoodi71114208 -
Weld-in adapter G1-1/2, 316L
Tilauskoodi52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Tilauskoodi52024470 -
Weld-in adapter UNI D65, 316L
Tilauskoodi214880-0002 -
Weld-in adapter UNI D65, 316L, 3.1
Tilauskoodi52010174 -
Weld-in adapter UNI D85, 316L
Tilauskoodi52006262 -
Weld-in adapter UNI D85, 316L, 3.1
Tilauskoodi52010173 -
Weld-in adapter UNI 6" D85, 316L
Tilauskoodi71114160 -
Weld-in adapter UNI 6" D85, 316L 3.1
Tilauskoodi71114171 -
Blind plug weld-in adapter UNI D65/85
Tilauskoodi71580894 -
Weld-in adapter DRD DN50, 316L
Tilauskoodi52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
Tilauskoodi52011899 -
Weld-in dummy, adapter G1-1/2
Tilauskoodi52024471 -
Weld-in dummy, flange DRD DN50, 65mm
Tilauskoodi71114209 -
Adapter Uni, Clamp 3", 316L, 3.1
Tilauskoodi71350314 -
Adapter Uni, Clamp 3", 316L
Tilauskoodi71350315 -
Weld-in dummy, adapter UNI 6" D65
Tilauskoodi71114211 -
Weld-in dummy, adapter UNI D65/D85
Tilauskoodi71114210
Ostettu usein yhdessä
Lisätarvikkeet
- Mountingset Cerabar,Deltapilot,Levelflex
- Mounting bracket 2 valve,stainless steel
Tähän liittyvät tuotteet
