Tämä tuote ei enää ole saatavilla.
Tutustu uuteen sukupolveen edeltäjän / seuraavan mallin osiossa tai ota yhteyttä paikalliseen Endress+Hauser -edustajaan.

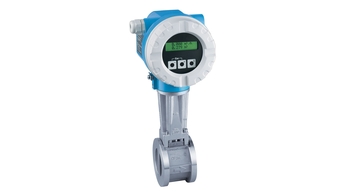

Industrial vortex flowmeter for the
flow measurement of gas, liquid or
steam. Wafer meter body for instal-
lation between flanges (a mounting
set,to ensure concentric installation,
may be ordered separately). Capacitive
sensor with high immunity to vibration
and thermal shock. Accuracy 0.75% of
rate for liquids, 1% of rate for gas
and steam. Loop-powered compact version,
protection type NEMA 4X / IP67.
-
Seuraava malli
-
Helppokäyttöiset tuotteet
- Helppoja valita, asentaa ja käyttää
Tekninen suorituskyky
Helppokäyttöisyys
-
Standardituotteet
- Luotettavat, lujatekoiset ja helppoja huoltaa
Tekninen suorituskyky
Helppokäyttöisyys
-
Laadukkaat tuotteet
- Erinomainen toiminnallisuus
Tekninen suorituskyky
Helppokäyttöisyys
-
Erikoistuotteet
- Suunniteltu vaativiin sovelluksiin
Tekninen suorituskyky
Helppokäyttöisyys
Tuotekohtainen
FLEX-valikoima Tekninen suorituskyky Helppokäyttöisyys - F
- L
- E
- X
Fundamental-valikoima
Täytä perusmittaustarpeesi
Tekninen suorituskyky Helppokäyttöisyys - F
- L
- E
- X
Lean-valikoima
Käsittele ydinprosessejasi helposti
Tekninen suorituskyky Helppokäyttöisyys - F
- L
- E
- X
Extended-valikoima
Optimoi prosessisi innovatiivisilla teknologioilla
Tekninen suorituskyky Helppokäyttöisyys - F
- L
- E
- X
Xpert-valikoima
Hallitse haastavimmatkin sovelluksesi
Tekninen suorituskyky Helppokäyttöisyys Tuotekohtainen
-
22 dokumentit
-
-
Tekniset tiedot (TI)
Prowirl 77 Karta katalogowa
Przepływomierz wirowy do pomiaru przepływu cieczy,
pary i gazów.EN FI ×Puola 01/03/2000Kieli:
Puola
Versio:
01/03/2000
Tiedoston koko:
866 KB
Tiedoston nimi:
Ti040dpl.pdf
-
-
-
Käyttöohje (BA)
Prowirl 77 PROFIBUS-DP/-PA Operating Manual
Vortex Flow Measuring System (with PROFIBUS-DP/-PA interface) for
measuring gas, steam and liquids.EN FI Valitse toinen kieli 01/03/2000Kieli:
Englanti
Versio:
01/03/2000
Tiedoston koko:
1.3 MB
Tiedoston nimi:
ba037den.pdf
-
-
-
Käyttöohje (BA)
Prowirl 77 (PFM) Operating Manual
Vortex Flow Measuring System for measuring gas, steam and liquids
<br>(Version: PFM)EN FI Valitse toinen kieli 01/03/2000Kieli:
Englanti
Versio:
01/03/2000
Tiedoston koko:
535.7 KB
Tiedoston nimi:
ba034den.pdf
-
-
-
Käyttöohje (BA)
Prowirl 77 (HART) Operating Manual
Vortex Flow Measuring System for measuring gas, steam and liquids
<br>(Version: 4...20 mA/HART).EN FI Valitse toinen kieli 01/03/2000Kieli:
Englanti
Versio:
01/03/2000
Tiedoston koko:
800.2 KB
Tiedoston nimi:
ba032den.pdf
-
-
-
Asennusohjeet (EA)
Change of device roots in CER database Installation Instructions
Promag 30, 33, 10, 50, 53, Promass 60, 63, 80, 83, Prowirl 70, 77, 72,
73EN FI Valitse toinen kieli 01/10/201829/07/2015Kieli:
Englanti
Versio:
01/10/2018
Tiedoston koko:
92.1 KB
Tiedoston nimi:
EA01134DA2_0218.pdf
-
-
-
Ex-turvallisuusohje (XA)
Prowirl 77ATEX II 3GEx documentation
Ex-Dokumentation zur Betriebsanleitung BA032D, BA034D, BA037D.
Ex documentation for the operating instruction BA032D, BA034D,
BA037D.
Documentation Ex relative à la mise en service BA032D, BA034D, BA037D.EN FI Valitse toinen kieli 01/03/2000Kieli:
Englanti
Versio:
01/03/2000
Tiedoston koko:
548.4 KB
Tiedoston nimi:
XA018DA3.pdf
-
-
-
Ex-turvallisuusohje (XA)
Prowirl 77ATEX II 2GEx documentation
Ex-Dokumentation zur Betriebsanleitung BA032D, BA034D.
Ex documentation for the operating instruction BA032D,
BA034D.
Documentation Ex relative à la mise en service BA032D, BA034D.EN FI Valitse toinen kieli 01/03/2000Kieli:
Englanti
Versio:
01/03/2000
Tiedoston koko:
805 KB
Tiedoston nimi:
XA017DA3.pdf
-
-
-
Valmistajan tieto (MI)
AMS HART Package V1.12.00 Manufacturer Information includes AMS - Device List, Release Notes – HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.12.00EN FI Valitse toinen kieli 30/07/201513/01/201515/04/201407/01/201418/03/2013Kieli:
Englanti
Versio:
30/07/2015
Tiedoston koko:
438.9 KB
Tiedoston nimi:
MI00095S_04_en_10.15.pdf
-
-
-
Valmistajan tieto (MI)
PRM HART Package V1.08.00 Manufacturer Information includes PRM - Device List, Release Notes – HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.08.00EN FI Valitse toinen kieli 30/07/201505/02/201510/07/201408/04/201418/03/2013Kieli:
Englanti
Versio:
30/07/2015
Tiedoston koko:
253 KB
Tiedoston nimi:
MI00099S_04_en_09.15.pdf
-
-
-
Valmistajan tieto (MI)
Simatic PDM PROFIBUS Package V1.12.00 Manufacturer Information includes PDM - Device List, Release Notes – PROFIBUS
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.12.00EN FI Valitse toinen kieli 25/11/201531/07/201502/02/201529/01/201508/04/2014Kieli:
Englanti
Versio:
25/11/2015
Tiedoston koko:
249.1 KB
Tiedoston nimi:
MI00094S_04_en_12.15.pdf
-
-
-
Valmistajan tieto (MI)
PRM FOUNDATION fieldbus Package V1.05.00 Manufacturer Information includes PRM - Device List, Release Notes – FOUNDATION fieldbus
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.05.00EN FI 30/07/201503/02/201511/04/201413/07/201215/04/2011Kieli:
Englanti
Versio:
30/07/2015
Tiedoston koko:
245.1 KB
Tiedoston nimi:
MI00097S_04_en_05.15.pdf
-
-
-
Valmistajan tieto (MI)
AMS FOUNDATION fieldbus Package V1.06.00 Manufacturer Information includes AMS - Device List, Release Notes – FOUNDATION fieldbus
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.06.00EN FI 30/07/201528/01/201516/01/201407/05/201219/04/2011Kieli:
Englanti
Versio:
30/07/2015
Tiedoston koko:
289.3 KB
Tiedoston nimi:
MI00096S_04_en_06.15.pdf
-
-
-
Valmistajan tieto (MI)
Simatic PDM HART Package 1.14.00 Manufacturer Information includes PDM - Device List, Release Notes – HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.14.00EN FI Valitse toinen kieli 07/08/201505/02/201508/04/201404/12/201305/02/2013Kieli:
Englanti
Versio:
07/08/2015
Tiedoston koko:
385.8 KB
Tiedoston nimi:
MI00093S_04_en_11.15.pdf
-
-
-
Valmistajan ilmoitus
Product family: Prowirl 70, Prowirl 72, Prowirl 73, Prowirl 77
Product root: 70D-, 70F-, 70H-, 70W-, 72F-, 72W-, 73F-, 73W-,
77F-, 77H-, 77W-
Declaration number: OXY-03001A_06EN FI Valitse toinen kieli 24/04/2006Kieli:
Englanti
Versio:
24/04/2006
Tiedoston koko:
102 KB
Tiedoston nimi:
OXY-03001a_06.pdf
-
-
-
Räjähdyssuojaus
Product family: Prowirl 77
Product root: 77F-, 77H-, 77W-
Region: Canada, USA
Approval agency: CSA
Category: I,II,III/1/A,B,C,D,E,F,G/Kieli:
Englanti
Versio:
13/06/2006
Tiedoston koko:
368.4 KB
Tiedoston nimi:
CSA1040964_SK8192-0000C0E.pdf
-
-
-
Räjähdyssuojaus
Product family: Prowirl 77
Product root: 77F-, 77H-, 77W-
Region: Europe (ATEX)
Approval agency: DMT
Category: II 2 G
Protection: EEx d [ib]EN FI Valitse toinen kieli 06/02/2007Kieli:
Englanti
Versio:
06/02/2007
Tiedoston koko:
1020.8 KB
Tiedoston nimi:
DMT99ATEXE060X_ID44-2_ID77-1.pdf
-
-
-
Painelaite
Product family: Prowirl 72, Prowirl 73, Prowirl 77
Product root: 72F-, 72W-, 73F-, 73W-, 77F-, 77H-, 77W-
Region: PolandEN FI Valitse toinen kieli 01/01/2005Kieli:
Englanti
Versio:
01/01/2005
Tiedoston koko:
162.3 KB
Tiedoston nimi:
EC-229_1-03.pdf
-
-
-
Yleisen aseman kuvaus (GSD)
General Station Description (GSD) - PROWIRL 77 - PROFIBUS PA
Any, PROFIBUS System, Any
Tiedoston koko:
39.2 KB
Tiedoston nimi:
EH_PA_FL_Prowirl_0x1510_V01_00_00_PALIB.zip
Device Type:
0x1510
Firmware:
1.00.01
Version:
1.00.00
Date:
22/04/2014
-
-
-
Elektroninen laitekuvaus (EDD)
Electronic Data Description (EDD) - PROWIRL 77 - PROFIBUS PA
SIEMENS, PDM, 6.0 SP5
Tiedoston koko:
140 KB
Tiedoston nimi:
EH_PA_FL_Prowirl77_0x1510_0x01_0x01_PDM.zip
Device Type:
0x1510
DD Revision:
1
Firmware:
1.00.01
Version:
1.00.00
Date:
30/01/2019
-
-
-
Elektroninen laitekuvaus (EDD)
Electronic Data Description (EDD) - PROWIRL 77 - HART
SIEMENS, PDM, 6.0 SP5
Tiedoston koko:
10.5 KB
Tiedoston nimi:
EH_HART_FL_Prowirl77_0x0037_0x01_0x01_PDM.zip
Device Type:
0x0037
Device Revision:
1
DD Revision:
1
Firmware:
1.00.00
Version:
1.00.00
Date:
21/11/2018
-
Etsi varaosia piirustuksen numerolla
14 varaosat & lisätarvikkeet
14 varaosat
14 lisätarvikkeet
-
Kit mainboard PW774-20/HART/displayIS
-
Electronic
Piirustuksen numeroTilauskoodi150086771 -
-
Kit mainboard PW77 4-20/displayEXI/IS
-
Electronic
Piirustuksen numeroTilauskoodi150086772 -
-
Kit mainboard PW77 4-20/HART/blind IS
-
Electronic
Piirustuksen numeroTilauskoodi150086773 -
-
Kit mainboard PW 77 PFM
-
Electronic
Piirustuksen numeroTilauskoodi150086774 -
-
Kit mainboard PROWIRL 77 Profibus PA
-
Electronic
Piirustuksen numeroTilauskoodi150093014 -
-
Kit display Prowirl 77
-
Display
Piirustuksen numeroTilauskoodi250093511 -
-
Kit connection mod. PW77 IS/safe area
-
Electronic
Piirustuksen numeroTilauskoodi350093508 -
-
Kit connection module PW77 PA Ex i/IS
-
Electronic
Piirustuksen numeroTilauskoodi350093509 -
-
Kit connection module PW77 Ex d
-
Electronic
Piirustuksen numeroTilauskoodi350093510 -
-
Kit cover PROWIRL 77 Ex d
-
Cover
Piirustuksen numeroTilauskoodi850093516 -
-
Kit cover PW77 with window
-
Cover
Piirustuksen numeroTilauskoodi750093517 -
-
Kit cover PMAG 23/PW 77 blind version
-
Cover
Piirustuksen numeroTilauskoodi950097143 -
-
Kit gaskets housing PROWIRL 77
-
Sealing
Piirustuksen numeroTilauskoodi1050093512 -
-
Replacement name plate set
-
further parts
Tilauskoodi50090168 -
