Tärkeimmät tekniset tiedot
Input
Foundation Fieldbus protocol PROFIBUS PA protocol
Display
High contrast backlit LCD with bargraph TAG/unit
Käyttöalue

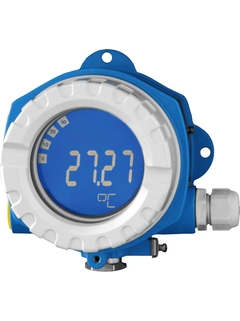

The 8 channel indicator shows measured and calculated values and status information of the fieldbus users in a FOUNDATION Fieldbus™ or PROFIBUS® PA network. In the listener mode the device listens to the set fieldbus addresses and indicates their values. In addition, for FOUNDATION Fieldbus™ values available on the bus can be indicated via function block interconnection. A plain text field allows the display of the engineering unit or of the TAG. A bar graph is available for trend visualization.
Fieldbus indicator with 8 input channels and FOUNDATION Fieldbus™ or PROFIBUS® PA protocol for displaying process values and calculated values.
Edut
Simple and standardized communication via fieldbus protocol
Listener mode for up to 8 input channels or digital status
Brilliant, backlit LC display with bar graph, diagnostic symbols and clear text field
No external power supply required
International approvals
Fundamental-valikoima
Tekninen suorituskyky
Helppokäyttöisyys
©Endress+Hauser
Tekninen suorituskyky
Helppokäyttöisyys
Standardituotteet
Luotettavat, lujatekoiset ja helppoja huoltaa
Tekninen suorituskyky
Helppokäyttöisyys
Laadukkaat tuotteet
Erinomainen toiminnallisuus
Tekninen suorituskyky
Helppokäyttöisyys
Erikoistuotteet
Suunniteltu vaativiin sovelluksiin
Tekninen suorituskyky
Helppokäyttöisyys
FLEX-valikoima
Tekninen suorituskyky
Helppokäyttöisyys
Fundamental-valikoima
Täytä perusmittaustarpeesi
Tekninen suorituskyky
Helppokäyttöisyys
Lean-valikoima
Käsittele ydinprosessejasi helposti
Tekninen suorituskyky
Helppokäyttöisyys
Extended-valikoima
Optimoi prosessisi innovatiivisilla teknologioilla
Tekninen suorituskyky
Helppokäyttöisyys
Xpert-valikoima
Hallitse haastavimmatkin sovelluksesi
Tekninen suorituskyky
Helppokäyttöisyys
Loading alternative products
Measuring principle
8 channel field indicator for fieldbuses
Function
Display values Advanced diagnostic
Display
High contrast backlit LCD with bargraph TAG/unit
Input
Foundation Fieldbus protocol PROFIBUS PA protocol
Software functions
Listener Mode On Foundation Fieldbus also function block connection: Display transducer block Advanced diagnostic block 2 x input selector Arithmetic block Integrator block PID block
Certificates
ATEX II1G Ex ia IIC T6 ATEX II3G Ex ic IIC T6 ATEX II2G Ex db IIC T6 Gb ATEX II2D Ex tb IIIC Db ATEX II3G Ex nA IIC T6 ATEX II1G Ex ia IIC T4/T5/T6, II2D CSA General Purpose CSA IS, NI I / 1+2/A-D CSA XP,NI,DIP I,II,III/1+2/A-G CSA XP,NI,DIP IS, NI I, II, III/1+2/A-G FM IS,NI I / 1+2/A-D FM XP,NI,DIP I,II,III/1+2/A-G FM XP,NI, DIP IS, NI I, II, III/1+2/A-G IECEx Ex ia IIC T6 Ga IECEx Ex db IIC T6 Gb IECEx Ex tb IIIC Db
Function
Display values Advanced diagnostic
Certification
ATEX Ex ia ATEX Ex d FM CSA IECEx Ex ia IECEx Ex d IECEx Ex tD
Input
Foundation Fieldbus protocol PROFIBUS PA protocol
Dimensions (wxhxd)
Field housing: 132 x 135 x 106 mm (5.2" x 5.31" x 4.17")
Software
Listener Mode On Foundation Fieldbus also function block connection: Display transducer block Advanced diagnostic block´ 2 x input selector Arithmetic block Integrator block PID block
Operation
Foundation Fieldbus: via fieldbus PROFIBUS PA: DTM and FieldCare or DIP-switches on the device Write lock on hardware
Display
High contrast backlit LCD with bargraph TAG/unit
Operating Voltage
9-32 V DC, polarity independent
Ladatuimmat
TI RID14
8-channel field indicator
with FOUNDATION Fieldbus™ or PROFIBUS® PA protocol
EN
FI
DE ES FR IT JA PT RU ZH
27/02/2023
13/09/2016
29/09/2015
24/10/2013
26/11/2009
Kieli:
Englanti
Versio:
27/02/2023
Tiedoston koko:
2.3 MB
Tiedoston nimi:
TI00145REN_1623-00.pdf
BA RID14
Fieldbus indicator
with FOUNDATION Fieldbus™ protocol
EN
FI
DE ES FR IT JA PT RU ZH
31/01/2023
13/09/2016
29/04/2015
30/06/2014
24/02/2010
Kieli:
Englanti
Versio:
31/01/2023
Tiedoston koko:
4.3 MB
Tiedoston nimi:
BA00282REN_1623-00.pdf
57 dokumentit
8-channel field indicator with FOUNDATION Fieldbus™ or PROFIBUS® PA protocol
EN
FI
Saksa Espanja French Italia Japani Portugali Venäjä Kiina
27/02/2023
13/09/2016
29/09/2015
24/10/2013
26/11/2009
Kieli:
Englanti
Versio:
27/02/2023
Tiedoston koko:
2.3 MB
Tiedoston nimi:
TI00145REN_1623-00.pdf
Fieldbus indicator with FOUNDATION Fieldbus™ protocol
EN
FI
Saksa Espanja French Italia Japani Portugali Venäjä Kiina
31/01/2023
13/09/2016
29/04/2015
30/06/2014
24/02/2010
Kieli:
Englanti
Versio:
31/01/2023
Tiedoston koko:
4.3 MB
Tiedoston nimi:
BA00282REN_1623-00.pdf
Fieldbus indicator with PROFIBUS® PA protocol
EN
FI
Saksa Espanja French Italia Japani Portugali Venäjä Kiina
31/01/2023
13/09/2016
29/04/2015
22/10/2013
Kieli:
Englanti
Versio:
31/01/2023
Tiedoston koko:
4.2 MB
Tiedoston nimi:
BA01267KEN_0423-00.pdf
8-kanavainen kenttänäyttö jossa FOUNDATION Fieldbus™
EN
FI
Bulgaria Tšekki Tanska Saksa Kreikka Espanja Viro French Kroatia Unkari Indonesia Italia Japani Korea Lithuanian Latvian Hollanti Norja Puola Portugali Romania Venäjä Slovakki Slovenia Ruotsi Thai Turkki Kiina
31/01/2023
28/07/2022
08/09/2016
23/06/2014
01/12/2009
Kieli:
Suomi
Versio:
31/01/2023
Tiedoston koko:
3.2 MB
Tiedoston nimi:
KA00281RFI_1623-00.pdf
8-kanavainen kenttänäyttö jossa PROFIBUS® PA -protokolla
EN
FI
Bulgaria Tšekki Tanska Saksa Kreikka Espanja Viro French Kroatia Unkari Indonesia Italia Japani Korea Lithuanian Latvian Hollanti Norja Puola Portugali Romania Venäjä Slovakki Slovenia Ruotsi Thai Turkki Kiina
31/01/2023
03/08/2022
08/09/2016
14/10/2013
Kieli:
Suomi
Versio:
31/01/2023
Tiedoston koko:
3.2 MB
Tiedoston nimi:
KA01156KFI_0423-00.pdf
FOUNDATION Fieldbus™/PROFIBUS PA® FM: Control Drawing IS, NI, DIP 120800111
Kieli:
Englanti
Versio:
06/07/2009
Tiedoston koko:
114.1 KB
Tiedoston nimi:
120800111.pdf
FOUNDATION Fieldbus™/PROFIBUS PA® CSA: Control Drawing XP, NI, DIP 120800114
Kieli:
Englanti
Versio:
06/07/2009
Tiedoston koko:
118.5 KB
Tiedoston nimi:
120800114.pdf
FOUNDATION Fieldbus™/PROFIBUS PA® FM: Control Drawing XP, NI, DIP 120800113
Kieli:
Englanti
Versio:
06/07/2009
Tiedoston koko:
121.2 KB
Tiedoston nimi:
120800113.pdf
PROFIBUS® PA, FOUNDATION Fieldbus™ ATEX: II 3G Ex ic IIC T6…T4 Gc Turvallisuusohjeet räjähdysvaarallisissa tiloissa käytettäville sähkölaitteille
EN
FI
Bulgaria Tšekki Tanska Saksa Kreikka Espanja Viro French Kroatia Unkari Italia Lithuanian Latvian Hollanti Puola Portugali Romania Slovakki Slovenia Ruotsi
27/04/2022
27/06/2016
22/05/2015
Kieli:
Suomi
Versio:
27/04/2022
Tiedoston koko:
383.7 KB
Tiedoston nimi:
XA01157KFI_0322-00.pdf
ATEX: II1G Ex ia IIC T6...T4Ga IECEx: Ex ia IIC T6...T4 Ga Turvallisuusohjeet räjähdysvaarallisissa tiloissa käytettäville sähkölaitteille
EN
FI
Bulgaria Tšekki Tanska Saksa Kreikka Espanja Viro French Kroatia Unkari Italia Lithuanian Latvian Hollanti Puola Portugali Romania Slovakki Slovenia Ruotsi
28/03/2022
08/09/2015
09/10/2013
15/06/2010
Kieli:
Suomi
Versio:
28/03/2022
Tiedoston koko:
435.8 KB
Tiedoston nimi:
XA00096RFI_1622-00.pdf
Etsi varaosia piirustuksen numerolla
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Electronics FOUNDATION Fieldbus
Piirustuksen numero
Tilauskoodi
4
RID14X-EA
Piirustuksen numero
Tilauskoodi
4
RID14X-EB
Piirustuksen numero
Tilauskoodi
5
RID14X-KA
Display fitt.kit field housing (3 piece)
Piirustuksen numero
Tilauskoodi
11
71310423
Housing cover cpl. for display, Alu Ex d + O-ring
Piirustuksen numero
Tilauskoodi
6
RIA141X-HK
Housing cover cpl. for display, Alu + O-ring
Piirustuksen numero
Tilauskoodi
6
RIA141X-HL
O-Ring 88x3 HNBR 70° Shore PTFE_5pcs
Piirustuksen numero
Tilauskoodi
7
71502617
O-Ring18.77x1.78 HNBR 70°ShorePTFE_10pcs
Display fitting kit + twist protection
Piirustuksen numero
Tilauskoodi
3
RIA141X-DC
Display + fitting kit + twist protection
Piirustuksen numero
Tilauskoodi
2,4
XPR0010-DA
Housing cover cpl. for display,316L Ex d FM XP, CSA XP, with O-ring
Piirustuksen numero
Tilauskoodi
6
TMT142X-HC
Housing cover cpl. for display, 316L + O-Ring
Piirustuksen numero
Tilauskoodi
6
TMT142X-HD
Cover latch spares kit field housing
Piirustuksen numero
Tilauskoodi
8
51004948
Blind plug M20x1.5 EEx-d+O-ring Alu
Piirustuksen numero
Tilauskoodi
9
71525620
Blind plug M20x1.5 Ex-d+O-ring V4A
Piirustuksen numero
Tilauskoodi
9
71525622
Blind plug G1/2" Ex-d+O-ring Alu
Piirustuksen numero
Tilauskoodi
9
71525621
Blind plug G1/2" Ex-d+O-ring V4A
Piirustuksen numero
Tilauskoodi
9
71525623
Blanks (blind) NPT1/2, 3.1655.53
Piirustuksen numero
Tilauskoodi
9
51004490
Blanks (blind) 1/2NPT V4A
Piirustuksen numero
Tilauskoodi
9
51006888
2x cable gland M20, polyamide
Piirustuksen numero
Tilauskoodi
10
RK01-AB
Piirustuksen numero
Tilauskoodi
1
RIA141G-
Fieldbus connector PA 1/2NPT;M12 L150
Fieldbus connector FF 1/2NPT;7/8" L150
Fieldbus connector FF M20;7/8" L150
Fieldbus connector PA M20;7/8" L150
Fieldbus connector PA M20;M12; L150
Fieldbus connector PA 1/2"NPT; 7/8" L300
Mounting bracket pipe 2",stainless steel RIA14
