Measured variablesMass flow rate, volumetric flow s. c. (standard condition), volumetric flow a. c. (actual condition), molecular weight, gas volume and mass, gas velocity, sound velocity
Measuring range0,03 m/s ... 120 m/s (0.1 ft/s ... 394 ft/s)
Measured variablesVolumetric flow a. c., volume a. c., gas velocity, Speed of sound, optional volume correction via integrated, electronic volume corrector (EVC)
Measuring MediumNatural gas (with up to 30% hydrogen), air, natural gases containing increased levels of CO2, N2, H2S, O2, H2
Nominal pipe size3 ″ ... 56 ″ (DN 80 ... DN 1400), other nominal pipe sizes on request
Max. measurement errorVolume flow (standard): ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Volume flow (optional calibration): ‐ ±0.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±1.0 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Corrected volume flow (standard): ‐ ±1.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±2.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Corrected volume flow (optional calibration): ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±1.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Sound Velocity: ±0.2 % o.r.
Measuring rangeGas: 0.3 m/s to 40 m/s
Medium temperature range-50 to 150 °C (-58 to +302°F) -50 to 100 °C (-58 to +212°F) with integrated pressure cell
Max. process pressure0.7 to 101 bar a (10.15 to 1464.88 psi a)
Measured variablesVolume a. c., volumetric flow a. c., gas velocity, volume s. c. (*), volume flow under s.c. (*) (*) additional function included with integrated volume correction
Measured variablesVolume a. c., volumetric flow a. c., gas velocity, volume s. c. (*), volume flow under s.c. (*) (*) additional function included with integrated volume correction
Number of applicationsSupport up to 4 gas runs or 2 liquid runs per module (Flow-X/M, Flow-X/C)
Inputs6x analog transmitter input, high accuracy Input types are 4 to 20 mA, 0 to 20 mA, 0 to 5 V, 1 to 5 V Accuracy mA inputs; 0.002% FS at 21 °C, 0.008% at full ambient range of 0-60 °C, long-term stability 0.01% per year Resolution: 24 bits. Analog inputs have the same earthing relative to all other electronic devices.
16x digital status inputs. Resolution 100ns (10MHz)
Outputs4x analog output for process outputs and flow / pressure control. Resolution 14 bits, 0.075% FS. Analog outputs share same ground floating in relation to all other electronics.
16x digital output, open collector. Rating 100mA @24V
Max. measurement errorVolume flow (standard): ‐ ±1.5 % o.r. for 3 to 30 m/s (9.84 to 98.4 ft/s) ‐ ±3 % o.r. for 1 to 3 m/s (3.28 to 9.84 ft/s) Volume flow (option): ‐ ±0.1 % o.f.s. for 0.3 to 1 m/s (0.98 to 3.28 ft/s) ‐ ±1.5 % o.r. for 1 to 30 m/s (3.28 to 98.4 ft/s)
Measuring rangeStandard: 1 to 30 m/s (3.28 to 98.4 ft/s) Option: 0.3 to 30 m/s (0.98 to 98.4 ft/s)
Medium temperature range0 to +80 °C (+32 to +176 °F)
Tuotehakumme auttaa sinua etsimään sopivia mittauslaitteita, ohjelmistoja tai järjestelmäkomponentteja tuoteominaisuuksien avulla. Applicator johdattaa sinut yksilöllisen tuotevalinnan läpi sovellusparametrien avulla.

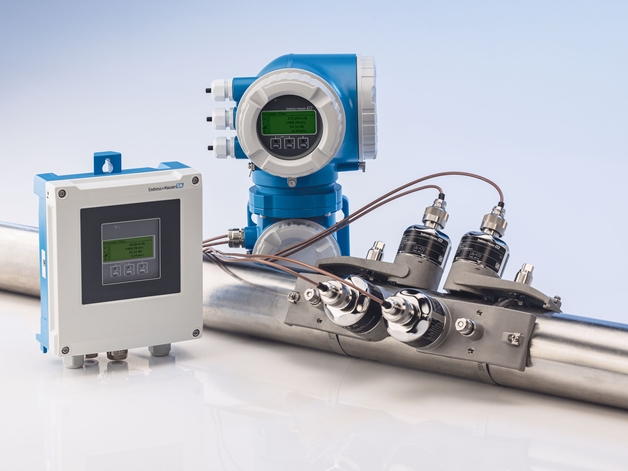

Ultraääniaaltojen avulla voidaan mitata luotettavasti monenlaisten kaasujen ja nesteiden virtausmäärä - riippumatta sähköjohtavuudesta, paineesta, lämpötilasta tai viskositeetista. Sovelluksissa, joissa edellytetään jäljitettävää ja taattua tarkkuutta, käytetään mieluiten inline-ultraääniantureita. Toisaalta Clamp-on -ultraäänianturit asennetaan putken ulkoseinään ja ne mahdollistavat myös väliaikaiset mittaukset tai jälkiasennuksen.
Jälkiasennus ei keskeytä prosessia
Aggressiiviset nesteet voidaan mitata ongelmitta, jopa korkea paineen alla
Sopivat putket valmistetaan muovista, teräksestä tai rauta-komposiittimateriaaleista (päällystettynä/päällystämättömänä)
Putken halkaisijoille DN 4000 (156") saakka
Inline-anturit
Tarkkuus on taattu jäljitettävän tehdaskalibroinnin ansiosta
Kestävä, ASME:n ja EN:n mukainen teollinen rakenne
Lyhyet sisäänmenot
Putkille DN 300 (12") saakka
Ultraäänivirtausmittausperiaate
Ultraääni-virtausmittausperiaate
Vastavirtaan uiminen edellyttää enemmän voimaa ja aikaa kuin virran mukana uiminen. Tämä yksinkertainen fakta on ultraäänivirtausmittauksen perusta "kulkuaikaero"-menetelmän mukaan. Tässä menetelmässä käytetään kahta anturia, jotka on asetettu mittausputkeen toisiaan vastapäätä. Jokainen anturi voi vaihtoehtoisesti lähettää tai vastaanottaa ultraäänisignaaleja ja mitata samanaikaisesti signaalin kulkuaikaa.
Heti, kun neste alkaa virrata putkessa, signaalien nopeutta kiihdytetään virtauksen suuntaan, mutta viivytetään vastakkaiseen suuntaan. Kahden anturin mittaama kulkuaikaero on suhteutettavissa suoraan virtausnopeuteen.
Edut
Mittaus ei riipu paineesta, tiheydestä, lämpötilasta, johtokyvystä eikä viskositeetista (homogeenisissa nesteissä)
Putken poikkileikkaus vapaa, ei painehäviötä
Ei liikkuvia osia, minimaalinen huolto- ja kunnossapitotarve
Pitkä käyttöikä, ei nesteen aiheuttamaa hankausta tai korroosiota
Inline- tai clamp-on -rakenne kiinteisiin tai tilapäisiin virtausmittauksiin
